打造可识别静态人体的人体传感器——硬件部分

前言:大部分人入门智能家居之处,最早接触的就是人体传感器,实现简单的如人来开灯,人走关灯的需求。我也不例外,家里各个房间布满了小米或绿米的人体传感器。

但市面上这类传感器因工作原理的原因,实际根本无法识别静态的人体。所以这类传感器只能叫人体移动传感器,算不上是真正意义上的人体存在传感器,导致在很多场景下具有天然的缺陷。

举例说明:人坐在书房看书,保持一段时间禁止后,就会被识别为无人状态,然后灯就关了!同理厕所蹲的时候也会有这种尴尬,人工智能变智障。

网上各种解决方案也有,但都治标不治本,不是我想要的完美方案。因此,我决定自己创造一个!

第一步: 硬件准备

在上一篇文章打造可识别静态人体的人体传感器——方案设计中,对所需硬件进行了分析,最终结合软件需求,选择了如下硬件模块:

  • 主传感器使用一块存在感应的微波雷达模块
  • MCU选择了满足需求下尺寸较小的ESP-01S
  • 供电模块使用 MICRO USB母座 转DIP2.54mm直插模块
  • 重置按钮选用一个6*6*5mm的微动开关

先来个合影:

从左到右:微波雷达模块,ESP,微动开关,MICRO USB模块

第二步:可行性测试验证

这一步主要是对微波雷达模块进行测试,依据厂家提供的产品规格说明书,我使用CP2012USB转串口模块连接电脑后进行了调试,确保该模块可达到对动态及静态人体的识别和通讯。由于不同的模块规格和协议不同,此处就不单独展开说明了。

此外,对ESP-01S、供电方案也进行了测试,确保该方案可行。

第三步:外壳设计建模

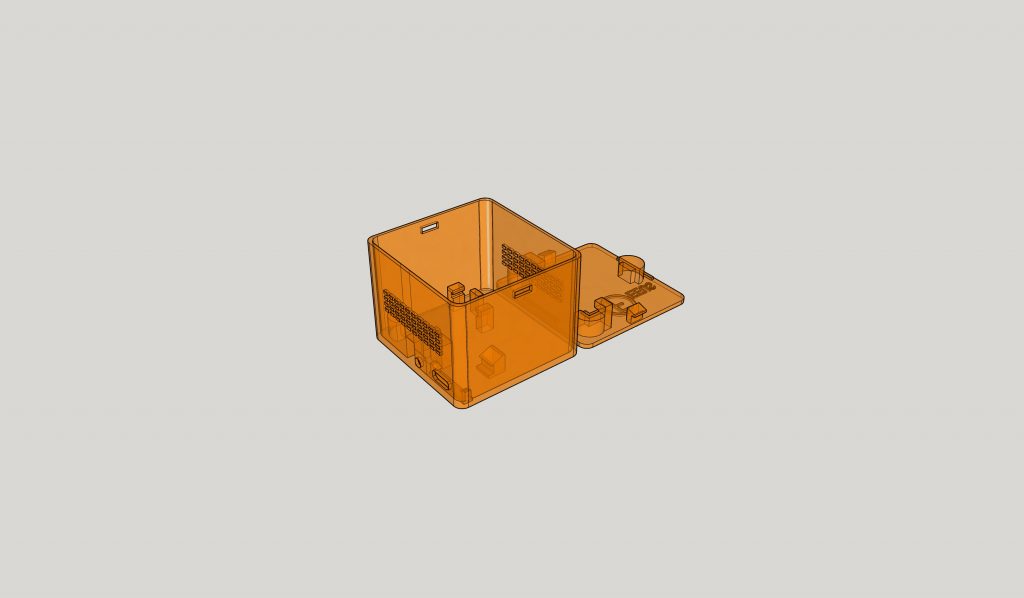

外壳上,按方案使用3D建模软件做成了小方盒的样式,对所有硬件进行简单建模后,进行摆放设置,由于自己使用的是一台入门的FDM 3D打印机,精度一般般,前前后后做了十几个版本,最终形成了一个基本达到要求的模型。

人体存在传感器外壳设计
人体存在传感器外壳设计
人体存在传感器外壳打印

第五部:愉快的手工环节

由于所有模块都是单独购买来DIY,所以免不了手工环节。作为一个老小孩,这个环节是我最喜欢的,万用表、焊台、热熔胶枪齐上阵

焊接模块

最终成品效果如下,虽然3D打印的效果无法达到完美,和工业生产确实有一定差距,但总体来说还是令我满意的:

完成效果
  • 下一篇就是磨人的编码和调试环节,感谢持续关注!
